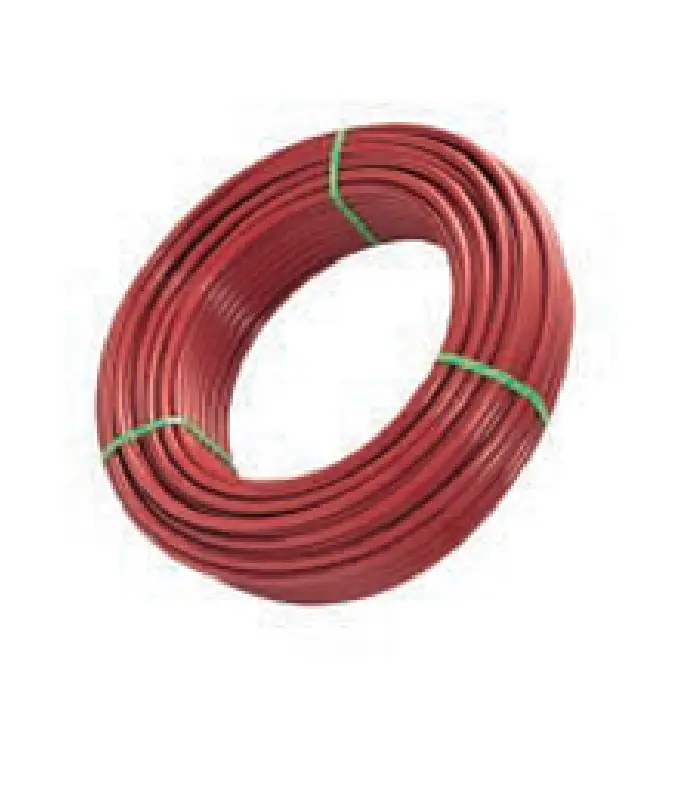

TUBE RETICULE GRIFLEX PEX AVEC BAO

Tube PEX Grifex avec bAO (barrière Anti Oxygène)

Le tube est un élément essentiel dans une installation d’un système de chauffage et rafraichissement par le sol. GRIFLEX a ainsi conçu un tube de très haute qualité en polyéthylène réticulé assurant une excellente émission calorifique.

Le tube PEX GRIFLEX est imperméable à l’oxygène conformément à la norme allemande DIN 4726, grâce à sa couche EVOH (Éthylène-Vinyle-Alcool) communément appelé BAO (Barriere Anti Oxygène).

Cette couche réduit les problèmes de corrosion dans les installations comprenant des tubes en matériaux de synthèse.

Plaque Isolante à plots GRIFLEX

Elle est spécialement conçu pour une mise en œuvre simple du plancher chauffant et rafraichissant et ce, même dans le cas de pièces à géométrie très complexes.

Sa configuration particulière permet une bonne tenue du tube et assure son enrobage parfait dans la dalle, favorisant une parfaite émission thermique.

La plaque est fabriquée en polystyrène expansé, revêtu d’un film par vapeur vert et munie d’un système d’assemblage par tenons et mortaises le rendant plus résistant.

Bande périphérique

Bande en mousse de polyéthylène posée en périphérie des murs comme joint d’isolation entre la dalle flottante chauffante et les murs verticaux du bâtiment, afin d’absorber les dilatations de la dalle et d’éviter les ponts thermiques. Prédécoupée et munie d’une bande autocollante, la bande périphérique est facile à installer.

Adjuvant

Agent de conservation pour le mélange du mortier ajouté lors du coulage. Il améliore la conductivité thermique en réduisant la formation subséquente de bulles d’air et la résistance mécanique des mortiers.

Distributeurs

Les distributeurs sont aussi un élément essentiel du système de chauffage et rafraichissement par le sol, ils permettent la régulation indépendante de chacune des pièces en contrôlant le débit, ainsi que l’équilibrage de toute l’installation. Les distributeurs du système GRIFLEX-CLIMA sont fabriqués en PPSU, matière très résistante anti corrosive, pour permettre une meilleure résistance mécanique et une longue durée de vie.

Les distributeurs sont composés des éléments suivants :

• purgeur automatique installé dans le distributeur de retour, élimine l’air dans l’installation ;
 • sur le distributeur de retour se trouve les débitmètres à lecture directe pour régulation des débits ;
 • les distributeurs incorporent une vanne à deux voies sur le départ de chaque circuit, donnant la possibilité d’automatisation grâce à un actionneur électrothermique  et un thermostat d’ambiance dans chaque pièce de la maison

Régulation

La régulation du système GRIFLEX CLIMA ce fait a travers des thermostats d’ambiance placés dans chaque pièce qui permettent un abaissement ou une augmentation de la température ambiante selon la convenance à travers les actionneurs électrothermiques qui agissent sur les vannes de départ du distributeur.

Pour un meilleur rendement le système incorpore une centrale de régulation qui est un appareil compact et complet qui combine entre la régulation, la pompe et le mélangeur.

Il a une vanne à quatre voies qui résout le problème de by-pass entre le chauffage à basse température et une source de chaleur à haute température.

La centrale de régulation est liée à une sonde extérieure, qui aide à anticiper les variations de la température extérieure pour moduler celle de l’intérieur tout en tenant compte de l’inertie du plancher chauffant et rafraichissant.
